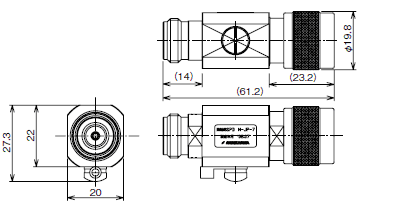

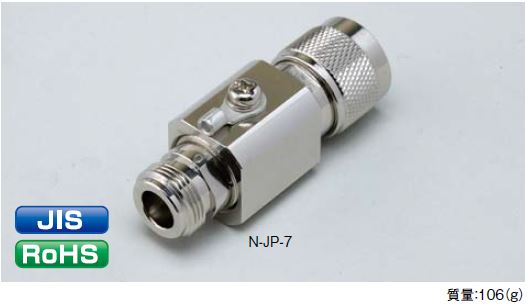

N-JP-7type N-JP-8 type

JIS Category C2/D1 compliant

Inquire Now Online Message

Conforming standards:

JIS C5381-21（IEC61643-21） compliant

RoHS compliant

Applications:

Wireless communication devices

Measuring instruments

Item		Performance
		N-JP-7	N-JP-8
Connector type		N type（P-J）
Frequency bandwidth		DC～2.2GHz
V.S.W.R		1.2 or less
Insertion loss		0.2dB or less
Impedance		50Ω
Permissible power		10W	Rating：100W/Max：200W
Voltage protection level	1kV/μs	700Vor less	—
	1.2/50μs（open-circuit voltage） 8/20μs、5kA（short-circuit voltage）	—	1.1KVor less
DC sparkover voltage		DC180Vormore	DC400～600V
Impulse durability	cagegoryC2（8/20μs）	20KA（10times）
	cagegoryD1（10/350μs）	2.5KA（2times）
